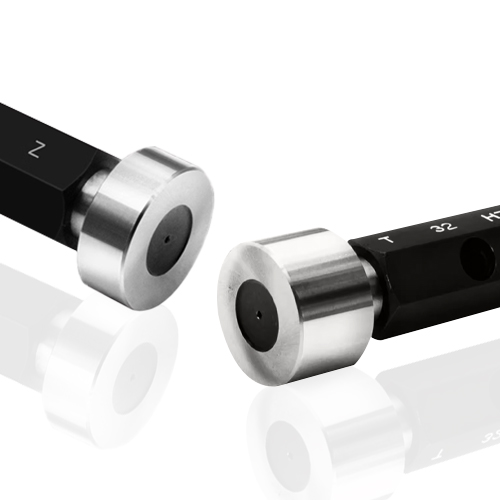

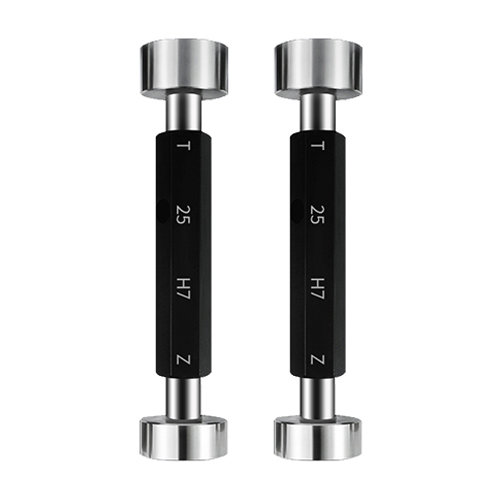

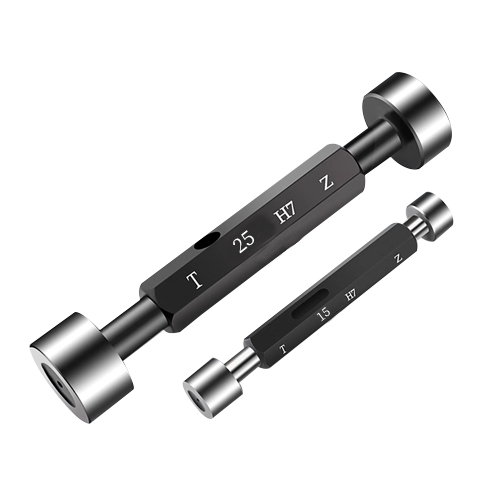

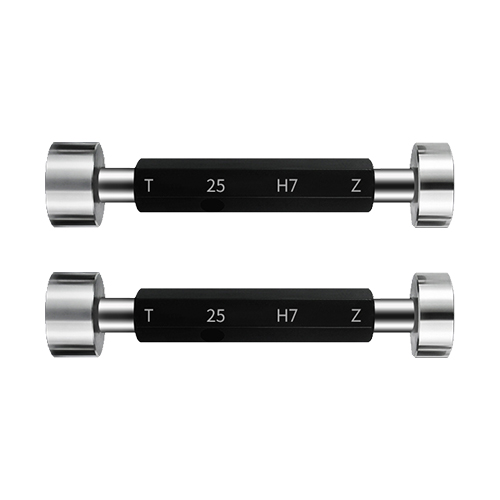

ZXGLW — производитель и поставщик калибров с гладкими пробками из Китая. Мы обладаем независимыми возможностями исследований и разработок, внедряем импортное оборудование и материалы, постоянно исследуем и внедряем инновации, а также уделяем большое внимание качеству продукции на протяжении всего производственного процесса. Этот калибр-пробка удобен в переноске и использовании, позволяет выполнять точные измерения, обладает высокой твердостью и долговечностью и, что более важно, имеет хорошую точность.
• Высокоточная измерительная головка: гладкие калибр-пробки изготовлены из высококачественной стали GCR15, прошедшей строгую термическую обработку и имеющей твердость 53-60 rhc. Он обладает высокой хрупкостью, проницаемостью, высокой твердостью и отличной стойкостью к контактной усталости, что обеспечивает точность и стабильность измерений. После тонкого шлифования на высокоточных импортных специальных шлифовальных машинах каждая измерительная головка полностью проверяется на высокоточном испытательном оборудовании.
• Ручка из высококачественной алюминиевой трубки: изготовлена из высококачественной алюминиевой трубки, имеет небольшой вес, проста в эксплуатации и переноске. Поверхность обработана по технологии электрофореза, которая не только не скользит и устойчива к износу, но и прочно соединена, благодаря чему вы чувствуете себя комфортно и долговечно во время использования.
• Общие преимущества продукта: Калибр-пробка имеет высокую твердость, высокую точность и длительный срок службы. От выбора материала до производственного процесса, каждое звено строго контролируется. Будь то длина, размер или стабильность, он обладает превосходными характеристиками и является вашей правой рукой для точных измерений.
Материал: подшипниковая сталь (GCr15).
Диапазон размеров: калибры с гладкими пробками доступны в полном диапазоне размеров, подходят для отверстий разного диаметра и могут быть изготовлены по индивидуальному заказу с возможностью установки нестандартных деталей.
|
Технические характеристики диаметр (мм) |
Через конечная длина |
Конец длина |
Технические характеристики диаметр (мм) |
Через конечная длина |
Конец длина |
|
|
3-6 |
8 |
6 |
>24-30 |
18 |
14 |
|
|
>6-10 |
10 |
7 |
>30-40 |
20 |
15 |
|
|
>10-14 |
12 |
8 |
>40-50 |
25 |
18 |
|
|
>14-18 |
14 |
10 |
>50-75 |
30 |
20 |
|
|
>18-24 |
16 |
12 |
>70-100 |
35 |
25 |
|
|
Примерка Таблица допусков размеров (отверстие) мм |
||||||
|
Технические характеристики и размеры (мм) |
Точность Н6 |
Точность Н7 |
Точность Н8 |
|||
|
Через конечная длина |
Конец длина |
Через конечная длина |
Конец длина |
Через конечная длина |
Конец длина |
|
|
-3 |
0.0015 -0,001 |
0.006 -0,001 |
0.0022 -0,0012 |
0.01 -0,0012 |
0.0028 -0,0016 |
0.014 -0,0016 |
|
>3-6 |
0.002 -0,0012 |
0.008 -0,0012 |
0.0027 -0,0014 |
0.012 -0,0014 |
0.0036 -0,002 |
0.018 -0,002 |
|
>6-10 |
0.0023 -0,0014 |
0.009 -0,0014 |
0.0033 -0,0018 |
0.015 -0,0018 |
0.0044 -0,0024 |
0.022 -0,0024 |
|
>10-18 |
0.0028 -0,0016 |
0.011 -0,0016 |
0.0038 -0,002 |
0.018 -0,002 |
0.0054 -0,0028 |
0.027 -0,0028 |
|
>18-30 |
0.0034 -0,002 |
0.013 -0,002 |
0.0046 -0,0024 |
0.021 -0,0024 |
0.0067 -0,0034 |
0.033 -0,0034 |
|
>30-50 |
0.004 -0,0024 |
0.016 -0,0024 |
0.0055 -0,003 |
0.025 -0,003 |
0.008 -0,004 |
0.039 -0,004 |
|
>50-80 |
0.0048 -0,0028 |
0.019 -0,0028 |
0.0064 -0,0036 |
0.03 -0,0036 |
0.0093 -0,0046 |
0.046 -0,0046 |
|
>80-120 |
0.0054 -0,0032 |
0.022 -0,0032 |
0.0075 -0,0042 |
0.035 -0,0042 |
0.0107 -0,0054 |
0.054 -0,0054 |
|
>120-180 |
0.0063 -0,0038 |
0.025 -0,0038 |
0.0084 -0,0048 |
0.04 -0,0048 |
0.012 -0,006 |
0.063 -0,006 |
|
>180-250 |
0.0072 -0,0044 |
0.029 -0,0044 |
0.0097 -0,0057 |
0.046 -0,0054 |
0.0135 -0,007 |
0.072 -0,007 |
|
>250-315 |
0.008 -0,0048 |
0.032 -0,0048 |
0.011 -0,006 |
0.052 -0,006 |
0.015 -0,008 |
0.081 -0,008 |
